一、永磁耦合聯軸（保護）器資質介紹

江蘇磁谷科技股份有限公司是全國第一家致力于大轉矩（1500N·m以上，最大可達480000N·m）永磁耦合聯軸（保護）器應用研究和開發的公司。本永磁耦合聯軸（保護）器是一款遠超現有技術的超級彈性非接觸同步聯軸器，可廣泛取代各類限矩型液力偶合器和蛇型彈簧聯軸器，主要用來消除沖擊載荷、隔離振動、避免安裝時應力造成的零配件損壞。

該永磁耦合聯軸（保護）器可廣泛應用于電力、鋼鐵、礦山、煤炭、化工、起重、造紙、紡織、造船、水泥、航空航天等行業，諸如輸送機，挖掘機，提升機，球磨機，破碎機，磨煤機，空預器，水泵，風機，堆取料機，離心機，攪拌機，注塑機，鍋爐碎渣機等各種動力設備。

2017年3月，公司同步永磁耦合聯軸（保護）器作為低碳新技術新裝備列入《國家重點節能低碳技術推廣目錄》（2017年本低碳部分）第14項。

2017年8月，公司入選首批國家級綠色工廠（全國僅201家）。

二、應用場合

三、資質證書

四、實驗室介紹

▲75kW永磁耦合（調速）器模擬負載試驗臺
      電動機為動力，我公司自行研制的耦合器為模擬負載。模擬負載和被測耦合調速器的電能全反饋給電動機。采用380V電制，試驗對象為小型調速器。采用我公司自行研制的數據采集系統和操作控制臺。

▲2500kW永磁耦合（調速）器模擬負載試驗臺

      異步電機為動力，同步發電機為模擬負載。發電機和永磁耦合調速器的電能全反饋給廠內供電網，不但可全功率模擬各種負載工況，而且節能環保。采用先進的數據采集系統，數據采集精度高; 完善的試驗和控制軟件，可任意模擬各種負載曲線。采用10kV電制，試驗對象為大型調速器。

▲靜轉矩試驗臺

用于永磁耦合聯軸器的測試，也可測量永磁耦合調速器的最大轉矩。
      負載轉矩大小可任意調節，或按照預先設定曲線自動調節。
      自動記錄轉矩曲線。
      最大測試轉矩65kNm。

五、工作原理

通過永磁體的磁力將原動機與工作機聯接起來的一種具有保護功能的新型聯軸器，利用稀土永磁磁場進行磁懸浮隔空傳動，同步傳遞轉矩,可取代傳統聯軸器的硬（機械）聯接，實現軟（磁）聯接。

六、性能優勢

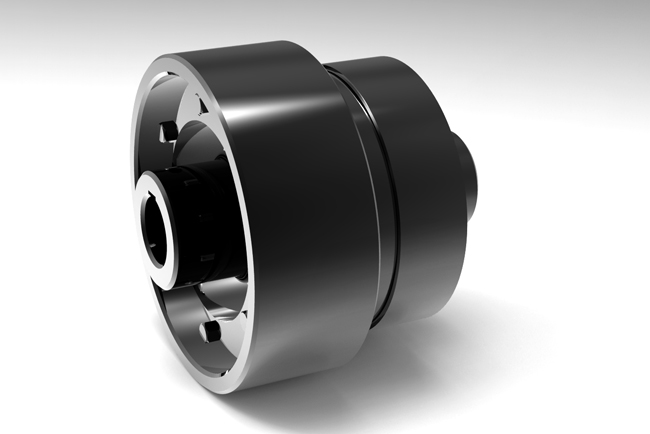

七、TYL型、TYLZ型、TYLX型永磁耦合聯軸（保護）器特點

■TYL型永磁耦合聯軸（保護）器作為基本型、可分為單法蘭軸套與雙法蘭軸套兩種聯接方式；
      ■單法蘭軸套適用于小扭矩場合，雙法蘭軸套適用于大扭矩場合;
      ■安裝時，需要拆卸下法蘭軸套，裝于驅動軸或負載軸，軸向移動電機去配合聯軸器孔;
      ■法蘭軸套軸孔與軸采用過渡配合或間隙配合，一般采用冷裝亦可采用熱裝方式，并配有緊定螺釘;
      ■法蘭軸軸孔鍵槽尺寸與公差參照GB/T1095-2003;
      ■無需精確對中，安裝與拆卸方便，結構緊湊、免維護。

■TYLZ型永磁耦合聯軸（保護）器為帶制動輪型，也可分為單法蘭軸套與雙法蘭軸套兩種聯接方式;
      ■制動輪主要尺寸參照有關機械行業標準，亦可按客戶要求設計;
      ■適用于頻繁正反轉且需制動的場合;
      ■安裝步驟可參考TYL型永磁耦合聯軸（保護）器。

■TYLX型永磁耦合聯軸（保護）器為懸臂式，其一端為梅花形半聯軸器，另一端為軸孔;
      ■梅花形半聯軸器主要尺寸參照有關機械行業標準，亦可按客戶要求設計;
      ■適用于頻繁正反轉場合;
      ■安裝時，需要卸下梅花形半聯軸器法蘭聯接件，將永磁耦合器本體軸向插入電機軸，之后將梅花半聯軸器裝于永磁耦合器本體；
      ■空心軸套軸孔與軸采用過渡配合或間隙配合，一般采用冷裝方式，并配有緊定螺釘;
      ■空心軸軸孔鍵槽尺寸與公差參照GB/T1095-2003:
      ■安裝與拆卸方便，結構緊湊、免維護。

九、TYLZ型永磁耦合聯軸器結構圖及主要參數

十、TYLX型永磁耦合聯軸器結構圖及主要參數

十一、用戶案例

十二、聯軸器業績表（部分）
